Ένα σύστημα digital switching EmpirBus αποτελείται από ένα ή περισσότερα μέρη DCM. Το DCM υποστηρίζει πολλαπλά κυκλώματα τα οποία προσαρμόζονται για να ταιριάζουν στις απαιτήσεις του εξοπλισμού που επιθυμείτε να ελέγχετε. Κάθε DCM συνδέεται με το υπάρχον δίκτυο NMEA 2000®, επιτρέποντάς του να επικοινωνεί με άλλα DCM και οθόνες Garmin μέσω μία οθόνης στο Garmin Marine Network.

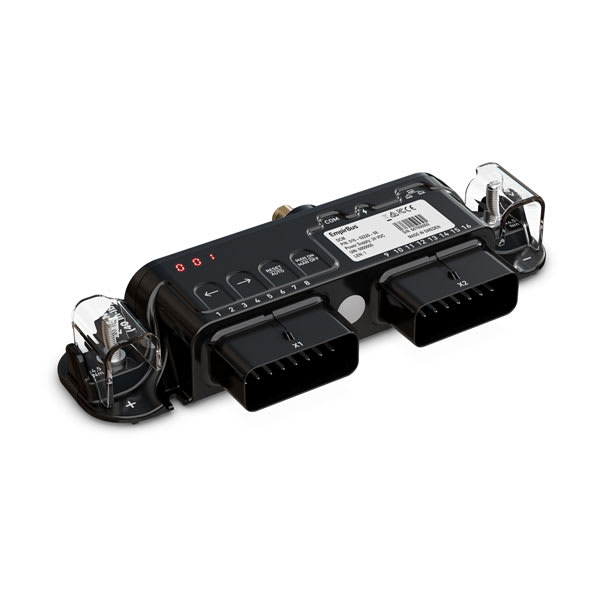

Με πολλαπλές δυνατότητες εισόδου, η συσκευή NXT DCM είναι εξαιρετικά ευέλικτη και οικονομική για να παρέχει τον πλήρη έλεγχο του σκάφους. Έχει μικρό αποτύπωμα και είναι εύκολη στην εγκατάσταση.
Όλα τα κανάλια εξόδου προστατεύονται ηλεκτρονικά και έχουν προστασία χαμηλού ρεύματος καθώς και soft stop/start. Τα κανάλια είναι ικανά να έχουν ηλεκτρονικό dim και να διαχειρίζονται περίπλοκα φορτία όπως φωτισμός LED και υαλοκαθαριστήρες.
| ΓΕΝΙΚΑ | |
| Διαστάσεις (WxHxD) | 230 x 106 x 38 mm |
| Βάρος | 400 g |
| Αδιαβροχοποίση | IP65 |
| Θερμοκρασία Λειτουργίας | -20° C to +55° C |
| Επικοινωνία | CAN-bus NMEA 2000® network, LEN-0 |
| ΕΞΟΔΟΣ | |
| High side | 13 ch 10A, 7 ch 5A |
| ΨΗΦΙΑΚΗ ΕΙΣΟΔΟΣ | |
| Διακόπτης Εισόδου Ground contact | 15 |
| Παρακολούθηση Αντλίας Λειμμάτων | 2 |
| ΑΝΑΛΟΓΙΚΗ ΕΙΣΟΔΟΣ | |
| Τάση | 3 @ 0-16 V +/-1% |
| Αντίσταση | 2 @ 0-1500 ohm +/- 5% |
| ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ | |
| Μέγιστη Κατανάλωση Ρεύματος | 50A |
| Κατανάλωση Ρεύματος Αοενεργοπιημένο | 60mA |
| Τάση Παροχής (12V) | 9-16VDC |
| ΣΥΝΔΕΣΕΙΣ | |
| NMEA 2000® | Micro 5-pin M12 male |
| Κανάλια | Molex MX150 L 16 circuits |
| Ισχύς Τερματικού | M6 bolt |
